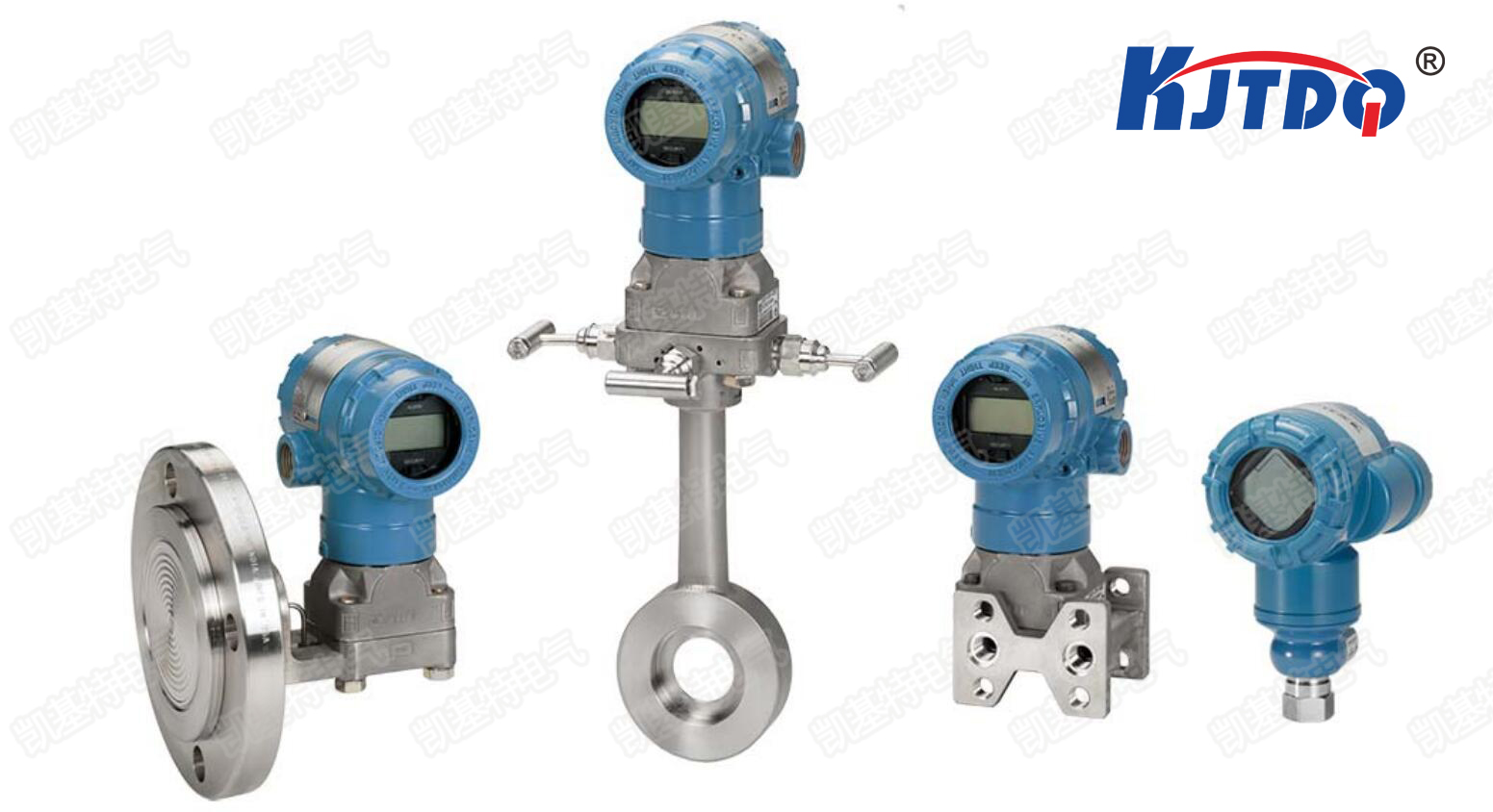

壓力變送器適用于各介質壓力測量的場合。通常對于易燃、易爆場合，應選用氣動和相應防爆等級的電動壓力變送器。對于易堵塞、粘稠、腐蝕性、汽化點低的被測介質可選擇法蘭式壓力變送器。對于測量精度要求高、環境條件惡劣時宜選用智能式變送器。
壓力測量的準確性在很大程度上取決于變送器、已即測量管和取壓部件的正確安裝。在某些特殊的場合下，電動壓力變送器可直接安裝在工藝管道上，就不必要在另設支架，在工藝管道上直接安裝的條件是工藝過程溫度和環境溫度都應符合變送器的使用條件。
壓力取決于源部件在水平和傾斜工藝管道上安裝情況下，取壓點的方位應符合以下規定：
1.測量液體壓力時，取壓點應在工藝管道的下半部與工藝管道的水平中心線成0ο~45ο夾角的范圍內。
2. 測量氣體壓力時，取壓點應在工藝管道的上半部。
3. 測量蒸汽壓力時，取壓點取在工藝管道的上半部以及下半部與工藝管道水平中心線成0度~45度夾角的范圍內。
4. 壓力取源部件的端部不應超出工藝設備和工藝管道的內壁。
5. 壓力取源部件的安裝位置，應選擇在工藝介質流束穩定的管段。
6. 壓力取源部件與溫度取源部件在同一管道上時，壓力取源部件應安裝在溫度取源件的上游側。
7. 在垂直工藝管道上測量帶有灰塵、固體顆�；虺恋砦锏然鞚峤橘|(zhì)的壓力時，取源部件應傾斜向上安裝，與水平線的夾角應大于30度，在水平工藝管道上宜順流束成銳角安裝。
8. 壓力變送器安裝位置應光線充足，操作和維護方便，不宜安裝在振動、潮濕、高溫、有腐蝕性和強磁場干擾的地方。
9.測量氣體介質壓力時，變送器安裝位置宜高于取壓點，測量液體或蒸汽壓力時，變送器安裝位置宜低于取壓點，目的在于減少排氣、排液附加設施。
10. 壓力變送器安裝位置應盡可能靠近取源部件。測量低壓的變送器的安裝高度宜與取壓點高度一致，尤其是測量液體介質和可凝性氣體介質。
壓力變送器安裝方式除直接安裝于工藝管道上的方式外，通常為分離安裝方式，可在現場制作立柱支架，采用U形螺栓卡設，也可采取墻板支架安裝方式，無論何種安裝方式，壓力變送器應垂直安裝，儀表接線盒的電纜入口不應朝上。儀表閥組:優質、便捷、易用。 |
